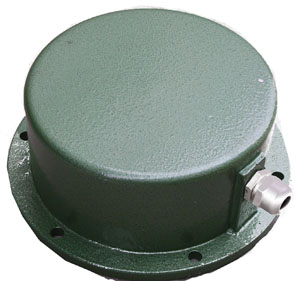

溜槽堵塞检测器 OTD-DM-II
  内容:


一、概述

  本检测器用于输煤系统中溜槽发生堵塞时的检测,并可提供报警或停机信号,也可与振动电机连接,用以排除堵塞故障。

二、型号含义

   OTD-单位代号

   DM-产品代号

   口-产品序号

三、技术参数

  1、使用环境条件

   a.环境温度 -20℃

  2、参数见下表

动作角度

极限角度

触点数量

触点容量

可靠性

防护等级

重量(kg)

常开

常闭

5o

10o

1

  1

AC 380V 5A

>106次

IP55

5

四、结构物待点

  1.本检测器采用侧压活动门结构,故障排除后,压簧的推力使活动门自动复位;

  2.机内选用进口行程开关,动作灵敏、可靠性高;

  3.外形尺寸小,便于安装。

五、工作原理

 该检测器安装在溜槽侧壁上,当溜槽内发生堵塞时,堆积的物料必须挤压活动门,并使之偏移而启动行程开关,发出告警或停机信号。排除故障后,活动门在压簧作用下自动复位。

六、安装方法

  1、在溜槽侧壁适当位置开一长方孔,尺寸为(高×宽)。

  2、检测器底贴焊在侧壁开口处;

注:选择安装位置应避开物料的直接冲击。

七、接线方法

  本检测器已配接3芯像套电缆,长2m。芯线备有线号。

八、维护保养

  1、定期检验行程开关启动是否灵活;

  2、活动门处的像胶板若老化时应及时更换。
