产品展示

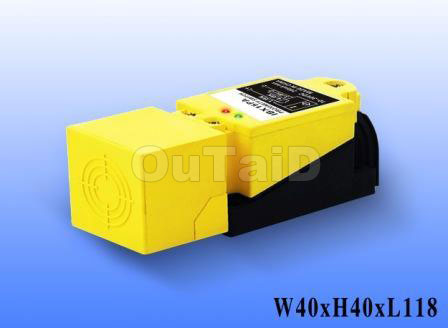

模拟量接近开关MJH40
  内容:


线性传感器工作原理    MJ30模拟量接近开关

电感式模拟量输出型传感器与普通电感式传感器的工作原理相同。当一个金属目标靠近传感器的感应面时,振荡器系统的能量减小,能量减小的程度是目标和传感器之间距离的尺寸标志。在一个附加电路中能量损耗被转换成测量信号,经线性化处理后被放大。


模拟量传感器备有05V010V020mA三种标准输出,尤其适用于测量及控制系统,挑选不同尺寸的物体,测量距离及厚度. ,挑选不同尺寸的物体.,工业机器人的控制.,控制传送带. ,检测不均匀度.,检测孔径. 位置控制.





产品型号

MJH40

安装形式

非埋入式

工作电压

直流型:15-30VDC

输出电压

0-10V10-0V两组模拟量电压输出

线性距离

4-20mm       其中重复定位精度:3%

标准检测体

50×50×1mm

静态电流

≤20mA

电流输出

阻性负载10mA(运算放大器输出形式)

响应时间

5ms

防护等级

IP65IEC规格)

温度影响

-25+70范围内,对在+25时的检测距离是在20%以下

绝缘电阻

≥50MΩ Min 500VDC Mega基准)

耐压

1500VAC 50/60Hz 一分钟

抗振动

抗振动:10-55Hz(周期每分钟)复振幅1mmXYZ各方向2小时

抗冲击

抗冲击:500M/S2( 50G )  XYZ各方向3

环境温度

工作时 : -30 to +80(未结冰状态下)

储存时 : -30 to +80未结冰状态下 )

环境湿度

工作时: 35 to 95% RH

指示灯

动作显示(红色LED

















































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































































产品型号

MJH40

安装形式

非埋入式

工作电压

直流型:15-30VDC

输出电压

0-10V10-0V两组模拟量电压输出

线性距离

4-20mm       其中重复定位精度:3%

标准检测体

50×50×1mm

静态电流

≤20mA

电流输出

阻性负载10mA(运算放大器输出形式)

响应时间

5ms

防护等级

IP65IEC规格)

温度影响

-25+70范围内,对在+25时的检测距离是在20%以下

绝缘电阻

≥50MΩ Min 500VDC Mega基准)

耐压

1500VAC 50/60Hz 一分钟

抗振动

抗振动:10-55Hz(周期每分钟)复振幅1mmXYZ各方向2小时

抗冲击

抗冲击:500M/S2( 50G )  XYZ各方向3

环境温度

工作时 : -30 to +80(未结冰状态下)

储存时 : -30 to +80未结冰状态下 )

环境湿度

工作时: 35 to 95% RH

指示灯

动作显示(红色LED
