安装方式
|

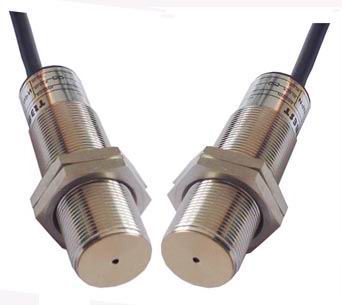

对射型
|
|
检测距离
|
10m
|
30m
|
100m
|
|
直流DC6-36V
|
NPN
|
NO 常开
|
RXJ12-3G10DA1
|
RXJ12-3G30DA1
|
RXJ12-3G100DA1
|
|
NC 常闭
|
RXJ12-3G10DA2
|
RXJ12-3G30DA2
|
RXJ12-3G100DA2
|
|
三线常开常闭转换
|
|
|
|
|
NO+NC 四线常开常闭
|
|
|
|
|
PNP
|
NO 常开
|
RXJ12-3G10DB1
|
RXJ12-3G30DB1
|
RXJ12-3G100DB1
|
|
NC 常闭
|
RXJ12-3G10DB2
|
RXJ12-3G30DB2
|
RXJ12-3G100DB2
|
|
三线常开常闭转换
|
|
|
|
|
NO+NC 四线常开常闭
|
|
|
|
|
交流AC K:90-250V
K1:380V
|
Scr输出
|
NO 常开
|
|
|
|
|
NC 常闭
|
|
|
|
一：产品特点
1激光光电开关，性能稳定、响应速度快、抗冲击、耐振动、光扰小、超长寿命。
2对射型检测距离远，可见光调节方便，精准度高。
3检测距离可选范围广，从3mm-20m,以适用不同使用要求，圆柱形（M12/M18）。 5可检测各种不同的物体，如：玻璃、铁、塑胶、木材、液体...等等，根据光量的反射与接收进行检测。
6可广泛应适用于机械、化工、造纸、轻工等行业作限位、定位、检测、计数、测速、等其它工业自动化感测用途
4发射激光，直线式光束，可检测微小物体，如花生，黄豆，小铁片等。
二参数说明■
|
检测距离
|
对射型:激光3mm-100m
|
工作电压
|
直流型：10-30VDC
|
|
交流型：90-250VAC
|
|
静态电流
|
DC三线型≤20mA
|
|
回差值
|
不大于检测距离10%
|
响应频率
|
≤300Hz
|
|
指向角
|
3-20°
|
电流输出
|
300mA
|
|
调节方式
|
反射型距离可调节
|
防护等级
|
IP66
|
|
残留电压
|
DC三线式：≤1.5VDC，AC二线式：≤12VAC
|
|
温度影响
|
在-25℃到+70℃范围内，对在+25℃时的检测距离是在10%以下
|
|
绝缘电阻
|
≥50MΩMin（500VDC Mega基准）
|
|
耐压
|
1500VAC 50/60Hz一分钟
|
|
抗振动
|
抗振动：10-55Hz（周期每分钟）复振幅1mm，X、Y、Z各方向2小时
|
|
抗冲击
|
抗冲击：500M/S2( 50G ) X、Y、Z各方向3次
|
|
环境温度
|
工作时: -30 to +80℃(未结冰状态下)
|
|
储存时: -30 to +80℃未结冰状态下)
|
|
环境湿度
|
工作时: 35 to 95% RH
|
|
指示灯
|
动作显示（红色LED）
|
连接方式
|
电缆连接（长度2m）
|
|
