跑偏开关，拉绳开关是带式输送机关键的控制元件，主要应用在冶金、电力、煤岩、矿山及化工等行业的输送系统中。随着PC机的广泛应用，输送系统的自动化程度也不断提高，对输送机的关键配套元件-----跑偏开关、拉绳开关提出了新的要求。我公司为了适应市场需求，开发研制了新一代的两级跑偏开关和拉绳开关。经过几年使用和处理用户反馈的信息，我们改进了其不足之处，并进一步完善了生产工艺，使产品得到了市场的认可，为输送系统自动化控制提供了可靠的传感元件。

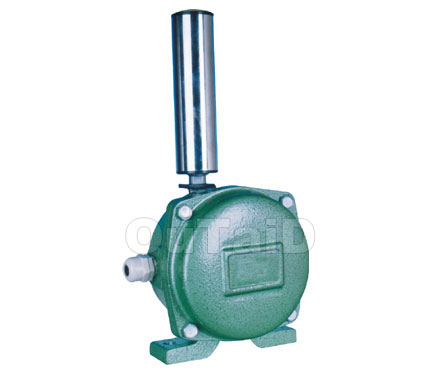

HFKPT1系列两级跑偏开关 HFKPT1两级跑偏开关,两级跑

概述
HFKPT1系列两级跑偏开关系我公司组织科研人员开发研制的新一代产品，可用于输送机胶带跑偏的检测，防止由于胶带跑偏而造成物料溢出等故障。是输送机自动化控制不可缺少的传感元件。本产品由于安装方便、开关性能可靠，在输送机胶带中得到广泛应用。

技术参数：
1．使用环境条件 a.环境温度：-30℃~70℃ b.相对湿度不大于85%

2．主要参数见下表

型号

动作角度

极限角度

输出方式

负载电流

复位方式

可靠性

重量(Kg)

一级

二级

常开

常闭

HFKPT1-12-30

12°

30°

70°

1

1

5A

自动复位

≥10⁶次

2.5

HFKPT1-10-45

10°

45°

70°

1

1

5A

HFKPT1-20-35

20°

35°

70°

1

1

5A

结构特点：
1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能可靠，外形结构参见图5。

工作原理当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

安装调整
1．将跑偏开关固定在支架上，然后安装在胶带机上。
2．立辊线与胶带平面垂直，边缘距离为L=50~100mm(壳体安装孔可移位。)
3．立辊下端1/3处。
4．每100m胶带可安装跑偏开关3对(6台)详见图6。

外形尺寸图

安装示意图

产品安装使用注意事项
1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。
3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。
